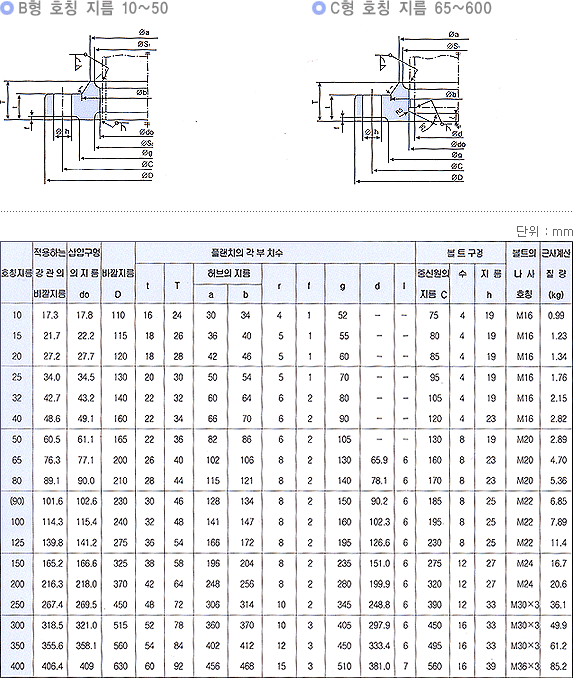

비고 1. ( )붙인 호칭 지름의 것은 되도록 사용하지 않는다.


2. d치수는 KS D 3562(압력 배관용 탄소 강관), KS D 3564(고압 배관용 탄소 강관) 및 KS D3570(고



온 배관용 탄소 강관)의 스케줄 40인 경우의 보기를 나타낸 것이다. 다만, 호칭 지름 450이상인 것은 관의 두께를 12,7mm로 하였다. 또 스케줄 80 이상인 d치수는 인수ㆍ인도 당사자 사이의 협정에 따른다.

  3. 볼트 구멍 지름(h)는 볼트 구멍이 나사 호칭 M16이하인 경우는 KS B 1007의 3급, 볼트의 나사 호
    칭 M30 * 3 이상인 경우는 KS B1007의 2급에 따른다.
  4. 용접부의 치수 (S₁,S₂,m n)는 부표 4-2에 따른다.
  5. 플랜지의 개스킷 자리 치수는 KS B1519에 따른다.
  6. 질량은 강의 밀도를 7.85g/cm로 하여 계산하였다.
참고 볼트 및 너트의 재료 및 모양에 대하여는 KS B 1511의 참고 2 참조
